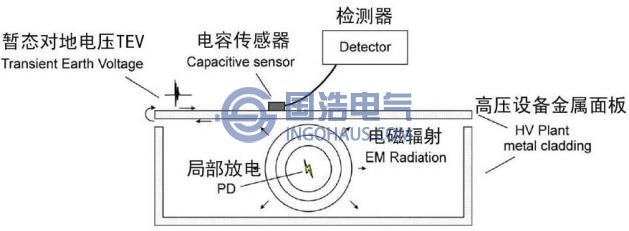

在局部放電過程中，由局部放電脈沖產生電磁波(通常是幾千赫一幾十兆赫)，同時在設備的金屬封閉殼體上產生一個瞬時對地電壓(TEV)，我們可以通過特制的電容耦合探測器捕捉這個TEV信號(測量方法見圖)，從而得出局部放電的幅值和放電脈沖頻率。
高壓柜局部放電測量方法
TEV測量法改變了傳統的測試方法，可大大提高發現設備絕緣缺陷的幾率，以便及時消除設備缺陷和隱患。同時結合設備巡視進行局放監測，還可增加巡視有效性，為最終實現長周期巡視提供技術支持，并為今后設備狀態檢修提供了依據。此外，與傳統的局部放電檢測技術相比具有不停電檢測、定位準確、操作方便等優點。通過該技術的使用，為電力系統的電力設備狀態檢修提供了可靠的技術數據，是一種實用而又有效的檢測技術。
